产品介绍

SP-1007XJ-09/10/11LQ

自动拼橡筋专用机

  • SP-1007XJ-09LQ
  • SP-1007XJ-10LQ
  • SP-1007XJ-11LQ

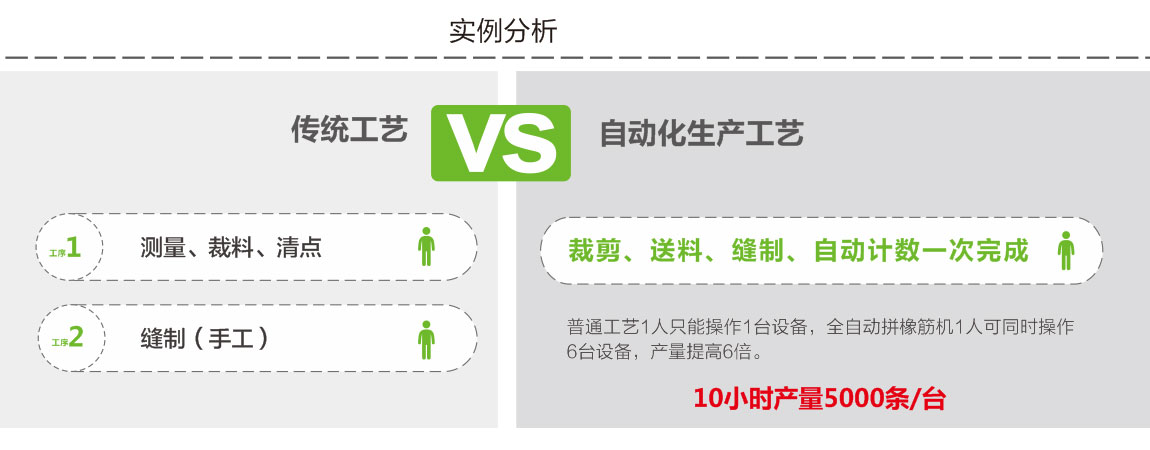

全程自动化操作,设备实现了自动送料、自动剪切、自动拼接、自动收料等,
一人可同时操作两台机器,加工橡筋数量为8 0 0 0 条-12000条/8H。

用途

适用于多种规格橡筋拼接工艺,线迹平整美观。

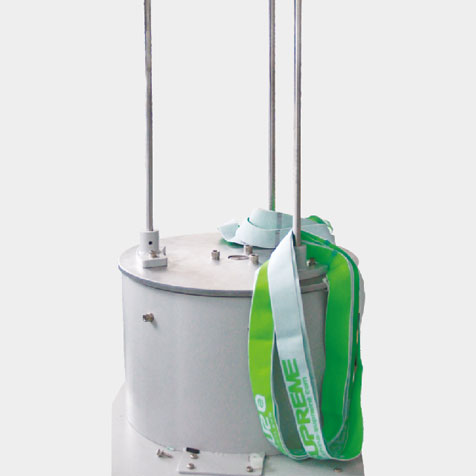

收料装置

旋转工作盘式设计,不停机收料性能。每支收料杆可以收料200件左右,每次可收料600件左右。

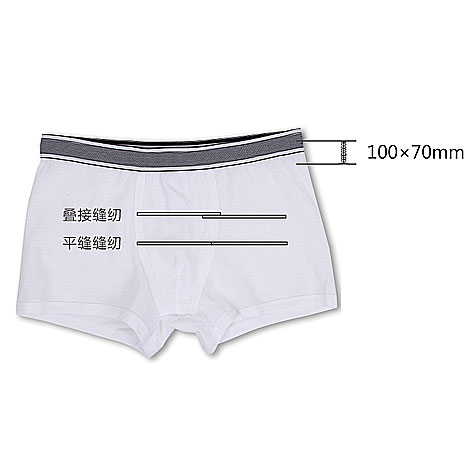

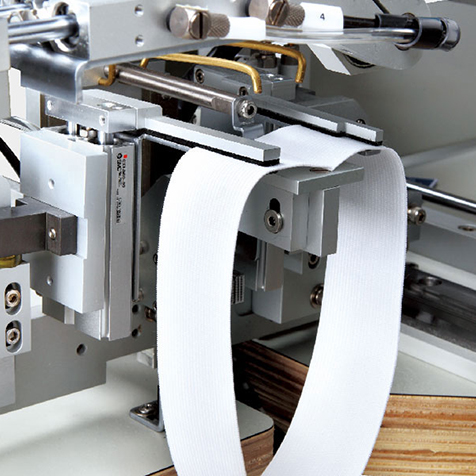

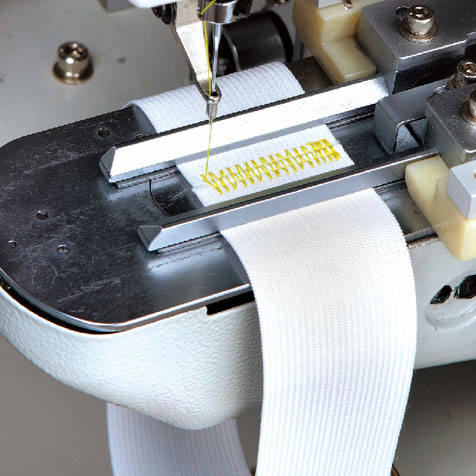

拼接方式

  • 叠接和平接两种拼接方式
  • SP-1007XJ系列:橡筋叠接后范围200mm-999mm,宽度范围15mm-65mm

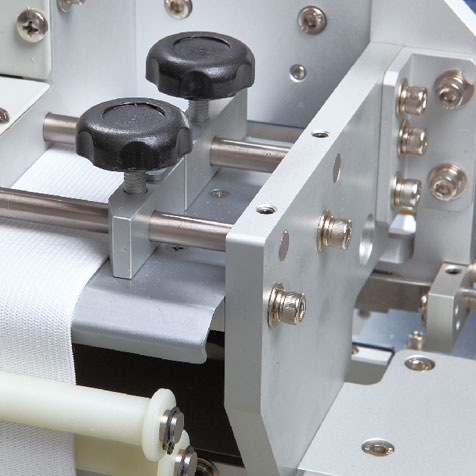

调整尺寸更方便

专用锁拧调节螺母的设计可大幅度降低调整橡筋尺寸的难度。

缺料自动停车

在连续循环缝纫过程中遇到橡筋带有接头或者橡筋带用完时,机器会自动停止工作。

自动停止

采用旋转式拉料和电机直接送料装置,保障剪切橡筋的长度误差在2mm以内。

色标识别系统

引进先进的松下色标识别系统,针对双色橡筋车缝。(多色或相近双色的橡筋拼缝可选配视觉识别系统),精确的识别LOGO位置,保证LOGO与橡筋拼接处的精确对折中,每次可以连续缝制一大一小两个尺码的橡筋长度,非常有效的节省橡筋不必要的浪费。将视觉识别系统应用在缝纫行业,是缝纫行业一个值得纪念的里程碑。

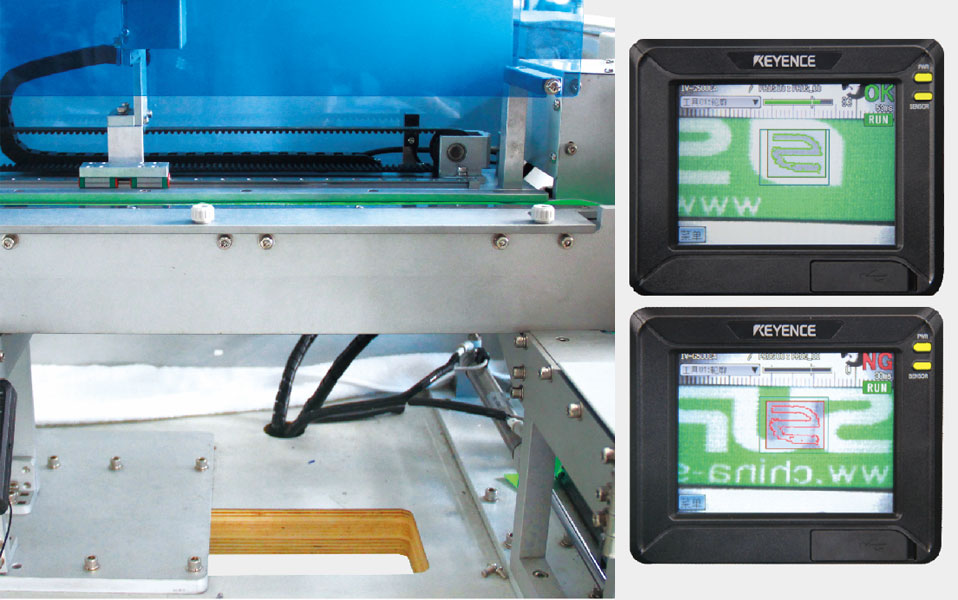

SP-1007XJ-10RQ/LQ (图文视觉识别系统)

引进先进的基恩士传感器视觉识别系统。精确的识别LOGO位置,保证LOGO与橡筋拼接处的精准折中,每次可以连续缝制一大一小两个尺码的橡筋长度,非常有效的节省橡筋不必要的浪费。

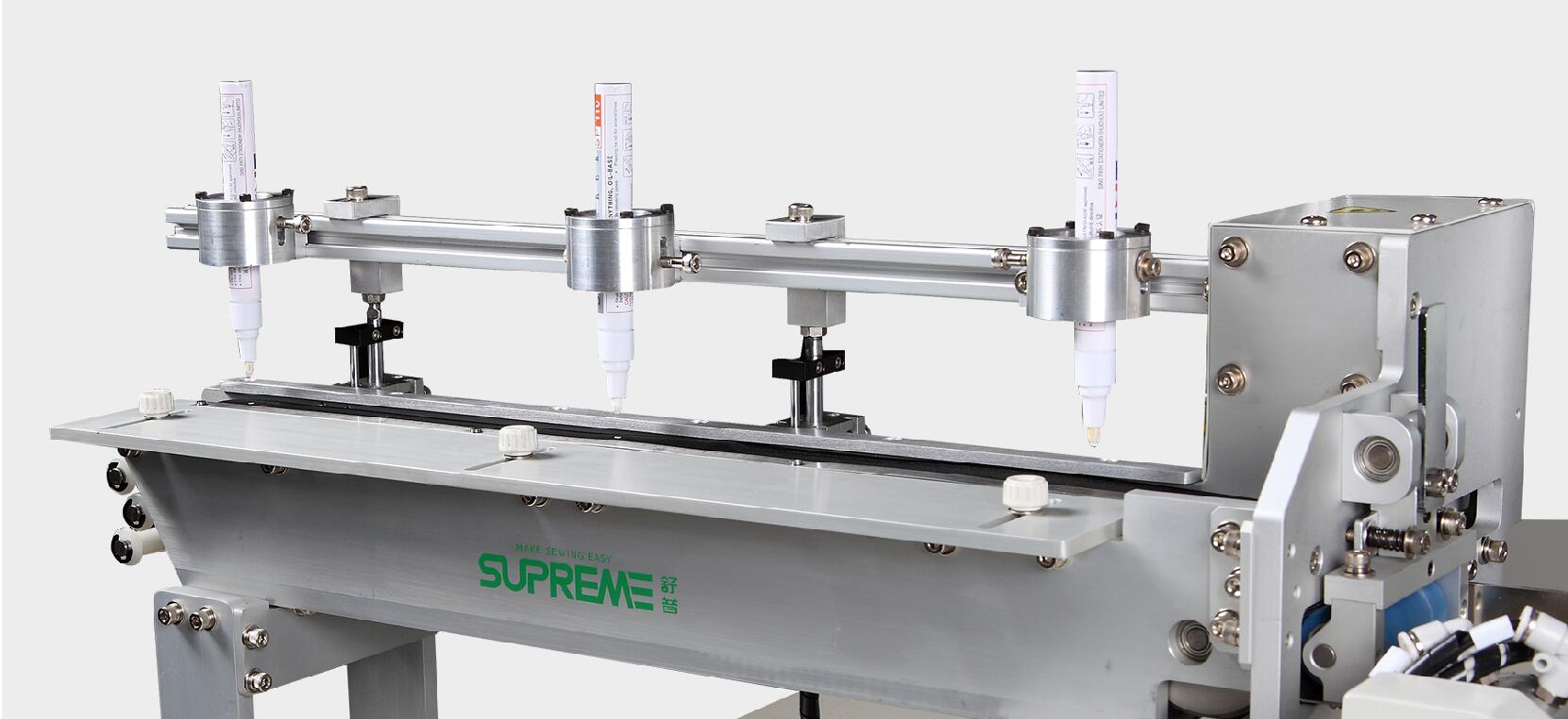

SP-1007XJ-11RQ/LQ(点位)

SP-1007XJ-11RQ/LQ减少人工对点标注工序,提高工作效率。

选购件:橡筋带热烫装置

折 橡筋带通过热烫装置熨烫后,平整美观,可预防收缩,减少浪费,提高生产效率及缝纫品质。

技术参数

型号及标准说明 +

  • 型号
    装置
    线迹
    最高缝纫速度
    缝制区域
    送布方式
    针距长度
    最大针数
    可储存针数
    压脚驱动方式
    压脚高度
    间歇压上升量
    间歇压上行程
    用户程序数
    循环程序数
    马达
    电源
    气压
  • SP-1007XJ-09LQ
    单针平缝
    2,800 rpm
    15×65mm
    间歇送布(脉冲马达驱动方式)
    0.05-12.7mm
    20,000针/1个图案
    内置内存可存储500000针
    脉冲马达驱动
    最大25mm
    22mm
    0或2-10mm(出厂设置:3mm)
    50
    9
    AC伺服马达550W直接驱动式
    单相100~120V、200~240V、三相200~240V、380~415V、350V
    0.5Mpa、1.8L/min
  • SP-1007XJ-10LQ
    图文视觉识别系统
    单针平缝
    2,800 rpm
    15×65mm
    间歇送布(脉冲马达驱动方式)
    0.05-12.7mm
    20,000针/1个图案
    内置内存可存储500000针
    脉冲马达驱动
    最大25mm
    22mm
    0或2-10mm(出厂设置:3mm)
    50
    9
    AC伺服马达550W直接驱动式
    单相100~120V、200~240V、三相200~240V、380~415V、350V
    0.5Mpa、1.8L/min
  • SP-1007XJ-11LQ
    点位识别系统
    单针平缝
    2,800 rpm
    15×65mm
    间歇送布(脉冲马达驱动⽅式)
    0.05-12.7mm
    20,000针/1个图案
    内置内存可存储500000针
    脉冲马达驱动
    最大25mm
    22mm
    0或2-10mm(出厂设置:3mm)
    50
    9
    AC伺服马达550W直接驱动式
    单相100~120V、200~240V、三相200~240V、380~415V、350V
    0.5Mpa、1.8L/min
