产品介绍

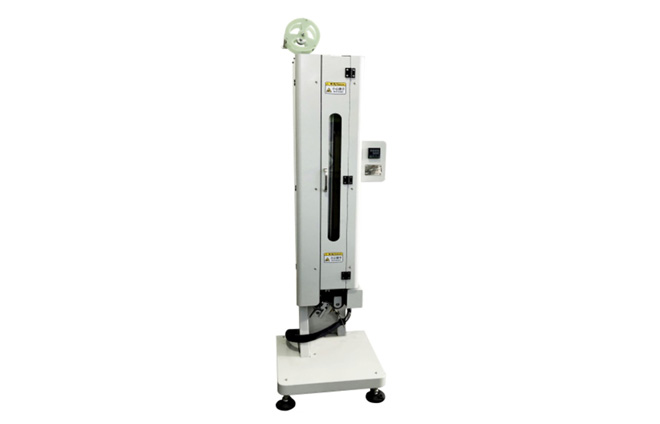

SP-F161

自动拼橡筋专用机

  • SP-F161 series

全程自动化操作,设备实现了自动送料、自动剪切、自动拼接、自动收料等,一人可同时操作两台机器,
每人每天加工橡筋数量为11000条-13000条/8H。

规格型号

  • SP-F161 超声波、热烫、收料
  • SP-F1611 超声波、热烫
  • SP-F1612 超声波、收料
  • SP-F1613 冷刀、热烫、收料
  • SP-F1614 冷刀、热烫
  • SP-F1615 冷刀、收料
  • SP-F1616 视觉,热烫,超声波,收料,点位
  • SP-F1618 点位热烫超声波收料

适用范围

适用于多种规格橡筋拼接工艺,线迹平整美观。

2种拼接方式

  • 叠接和平接两种拼接方式
  • SP-F161系列:橡筋叠叠后范围100mm-999mm,宽度范围10mm-70mm

调整尺寸更方便

  • 专用锁拧调节螺母的设计可大幅度降低调整橡筋尺寸的难度。

缺料自动停车

  • 在连续循环缝纫过程中遇到橡筋带有接头或者橡筋带用完时,机器会自动停止工作

采用旋转式拉料和电机直接送料装置,保障剪切橡筋的长度误差在2mm以内。

色标识别系统

引进先进的松下色标识别系统,针对双色橡筋车缝。(多色或相近双色的橡筋拼缝可选配视觉识别系统),精确的识别LOGO位置,保证LOGO与橡筋拼接处的精确对折中,每次可以连续缝制一大一小两个尺码的橡筋长度,非常有效的节省橡筋不必要的浪费。将视觉识别系统应用在缝纫行业,是缝纫行业一个值得纪念的里程碑。

选购件

  • 橡筋带热烫装置:折橡筋带通过热烫装置熨烫后,平整美观,可预防收缩,减少浪费,提高生产 效率及缝纫品质。

选购件

  • 旋转式收料装置:旋转工作盘式设计,不停机收料性能。每支收料杆可以收料100件左右,每次可收料500件左右。

技术参数

  • 型号
    线迹
    最⾼缝纫速度
    叠接后尺⼨
    缝制区域
    送布⽅式
    针距⻓度
    最⼤针数
    可储存针数
    压脚驱动⽅式
    压脚⾼度
    间歇压上升量
    间歇压上⾏程
    ⽤⼾程序数
    循环程序数
    ⻢达
    电源
    ⽓压
  • SP-F161 series
    单针平缝
    2800 rpm
    100mm-999mm
    10mm-70mm
    间歇送布(脉冲⻢达驱动⽅式)
    0.05-12.7mm
    20,000针/1个图案
    内置内存可存储500000针
    S-脉冲⻢达驱动
    最⼤ 25mm
    22mm
    0或2-10mm(出⼚设置:3mm)
    50
    9
    AC伺服⻢达550W直接驱动式
    单相100~120V、200~240V、三相200~240V、380~415V、350V
    0.5Mpa、1.8L/min
