产品介绍

SP-K1-02

平面焊耳带机

  • SP-K1-02

自动取料、自动送料、自动焊接(四点位)、自动收料一次性完成。效率达50片/分钟

产品特点

  • 伺服系统操作,设备稳定性高,故障率低
  • 机械手自动取料,无需人工手动放料

  • 自动计数,可有效控制生产效率和生产进度
  • 耳带定位精准,超声波焊接,一个口罩四个焊点一次性完成

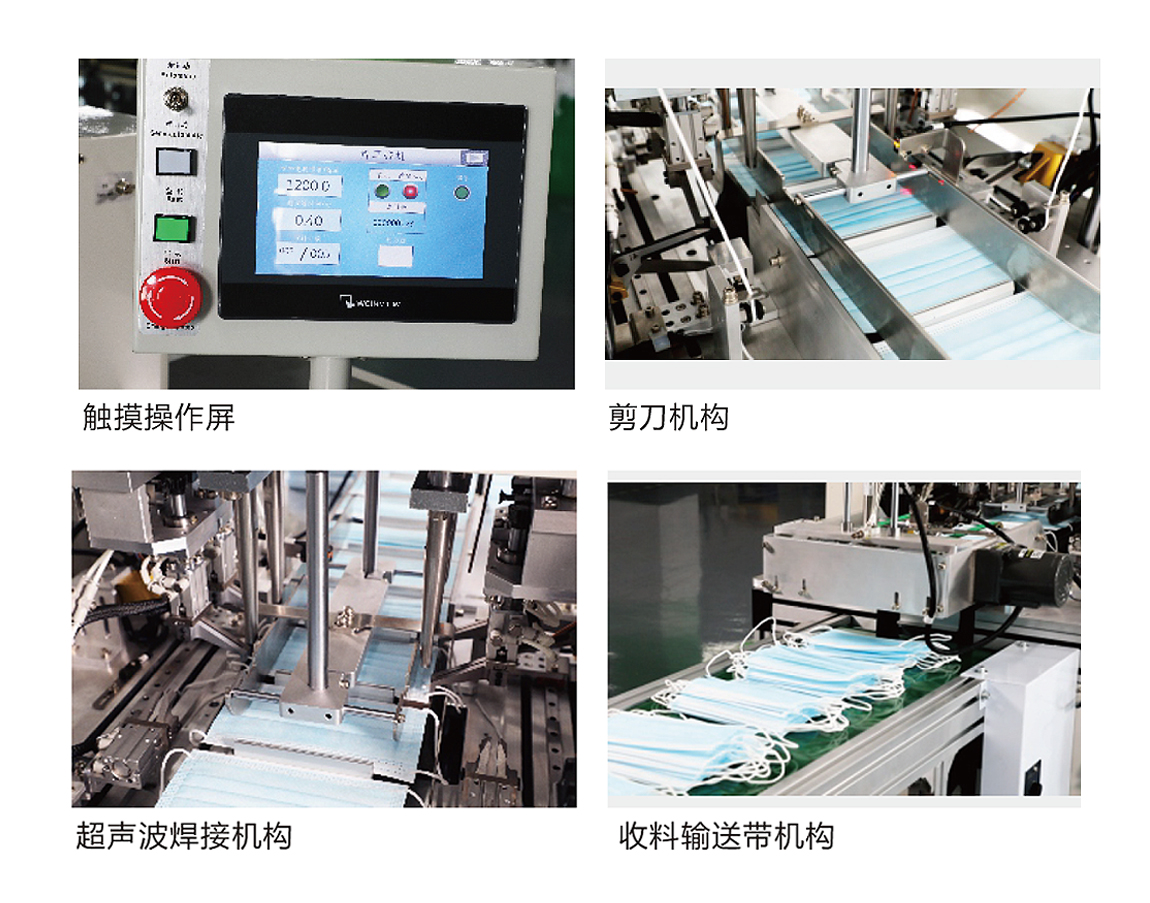

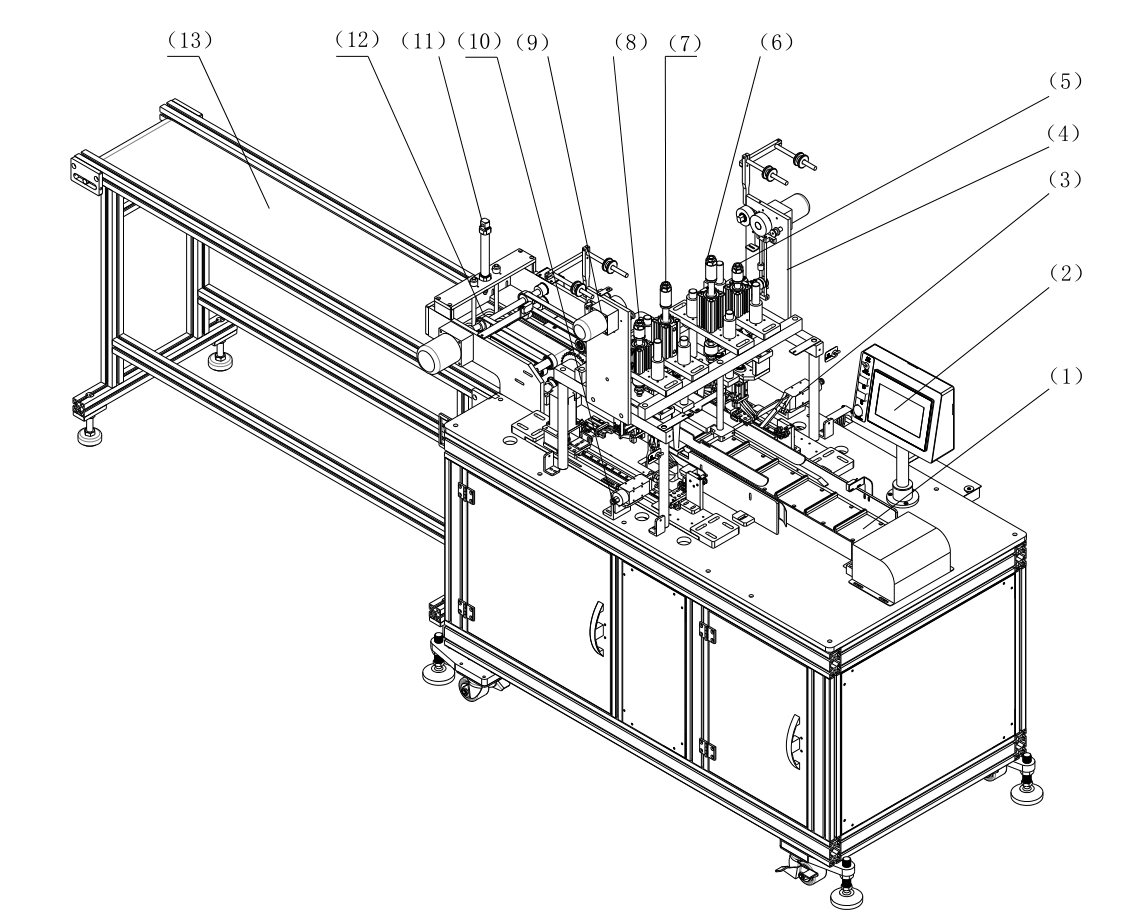

结构部件

  • (1)口罩定位机构
  • (2)操作面板机构
  • (3)右剪刀机构
  • (4)右穿耳带机构
  • (5)右夹耳带旋转机构
  • (6)右超声波焊接机构
  • (7)左超声波焊接机构
  • (8)左夹耳带旋转机构
  • (9)左穿耳带机构
  • (10)左剪刀机构
  • (11)上收料吸附机构
  • (12)上收料传送带机构
  • (13)下收料输送带机构

技术参数

  • 型号
    型号
    设备尺寸
    产品规格
    耳带长度
    超声波
    驱动方式
    送料电机转速
    电源
    气压
  • SP-K1-02
    SP-K1-02
    2950*1400*1520mm
    175*95mm
    有效长度175mm
    20KHZ
    混合驱动
    1500 Rpm
    单相
    0.5Mpa
